はじめに

増税直後の10月1日にツイッターを眺めていたら「Ryzen 3400Gが1999円！」というツイートとともにAmazonのURLが貼られていた。

あぁ～これはオーダー入れても後で謝罪キャンセルですねえ～と分かっていても注文したくなるのが人間の性。まぁポチったわけですね。

何故か届いたんやが・・・

半導体が届いてしまったからには活用しないと勿体ないので、いろいろ買い込んで組み立ててみた次第です。

買ったものとか

種類 製品名 URL (Amazonはアフィ付き) 価格
キット ASRock AMD A300 チップセット搭載 Mini-STX マザーボード A300M-STX内蔵 ベアボーンPC DeskMini A300/B/BB/BOX/JP https://amzn.to/2p7ujLq ¥17,171
CPU AMD Ryzen 5 3400G with Wraith Spire cooler 3.7GHz 4コア / 8スレッド 65W【国内正規代理店品】 YD3400C5FHBOX https://amzn.to/3104p9P ¥1,999
CPUクーラー noctua NH-L9a-AM4 https://www.dospara.co.jp/5shopping/detail_parts.php?bg=1&ic=459294&lf=0 ¥5,887
メモリ Team ノートPC用 SO-DIMM DDR4 2666MHz PC4-21300 8GBx2枚組 16GBkit 無期限保証 https://amzn.to/2p65cZA ¥7,980
ストレージ Patriot SSD 128GB SCORCH M.2 2280 PCIe Gen.3 x 2 (NVMe 1.2) パトリオットメモリ PS128GPM280SSDR https://amzn.to/2OCWQU2 ¥3,099
WDS250G2X0C
GLOTRENDS M.2 NVMe SSD ヒートシンク 2280 M.2 SSD用 (22x70x10 サイズ) https://amzn.to/2M7h3zH ¥599
無線LAN MU-MIMO AX200 AC AX200 Ngff WiFiカード AX200NGW M.2 NGFF 2.4 / 5ghz Bluetooth 5.0 802.11AX 802.11AX 2.4Gbps Windows 10 対応ワイヤレスカード https://amzn.to/2M1RdNk ¥2,750
2pcs 2.4Ghz Antenna real 8dbi SMA Male Wifi antenna 2.4 ghz antenne wi fi antenas 2.4g Omni-Directional Wireless Router https://ja.aliexpress.com/item/32985170978.html ¥508
BOOBRIE RF同軸ケーブル SMAメス Ufl IPX IPEX MHF4 コネクタピグテールケーブル0.81アダプタ 延長コード WIFIアンテナジャンパー 25CM https://amzn.to/35sWx4b ¥569
その他 PC ケースファン 120㎜用 防塵 マグネット グリル メッシュ ファン フィルター 5枚入り https://amzn.to/2OIguxX ¥999
アイネックス ハンドルネジインチ黒 PB-031BK https://amzn.to/2AZ8dNR ¥258
合計 ¥41,819

WDS250G2X0C にあやしい取り消し線がありますが、あとで説明します・・・。

写真

ハーゲンダッツのフタと見比べると、その小ささが分かるかな〜と。
ハーゲンダッツのフタと見比べると、その小ささが分かるかな〜と。
例のRyzenG。本物だ〜ｗ
例のRyzenG。本物だ〜ｗ

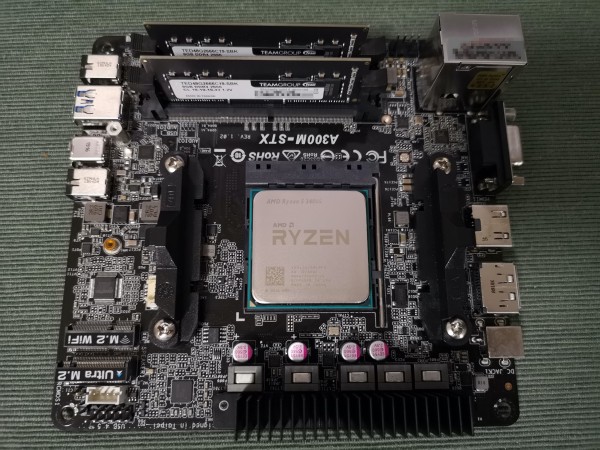

CPUとメモリーをインストールした図。
CPUとメモリーをインストールした図。

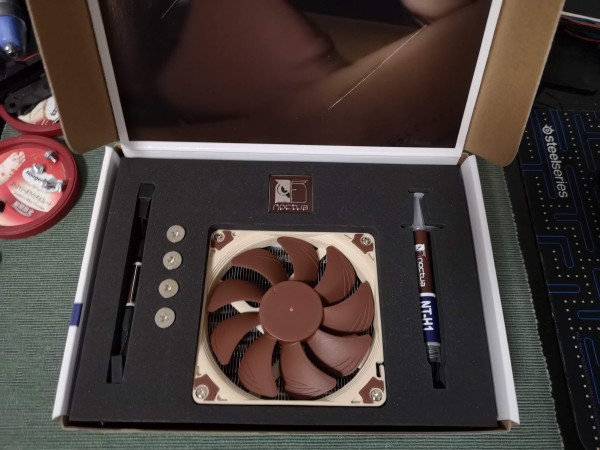

noctua NH-L9a-AM4。めっちゃ豪華な梱包だ
noctua NH-L9a-AM4。めっちゃ豪華な梱包だ
Wi-Fiキット
Wi-Fiキット

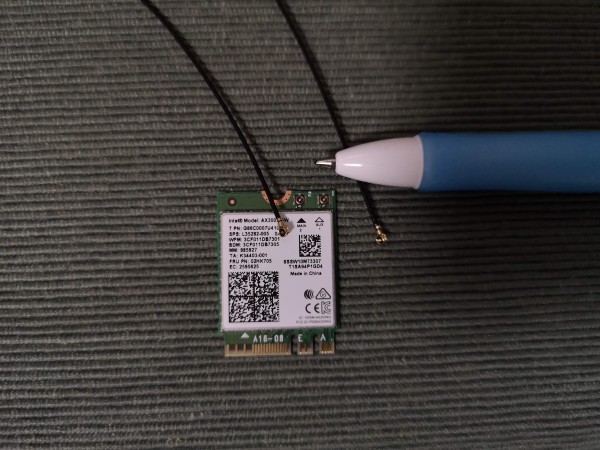

ボールペンの先ほどの端子と繋ぐ・・・。
ボールペンの先ほどの端子と繋ぐ・・・。

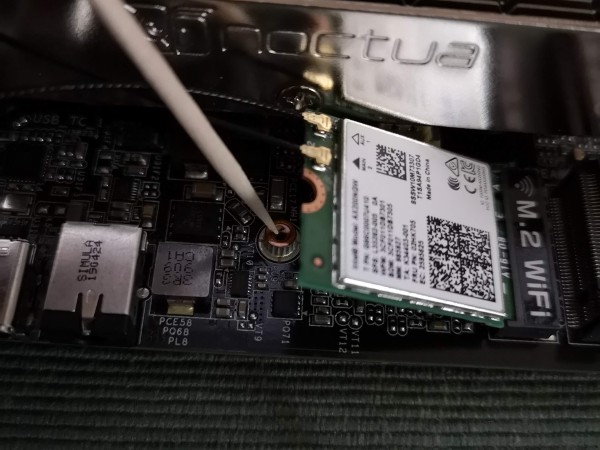

よく見るとWi-Fiモジュールの固定用ネジにフィルムが貼ってあって、ネジ締まらんな〜〜〜ってなった
よく見るとWi-Fiモジュールの固定用ネジにフィルムが貼ってあって、ネジ締まらんな〜〜〜ってなった

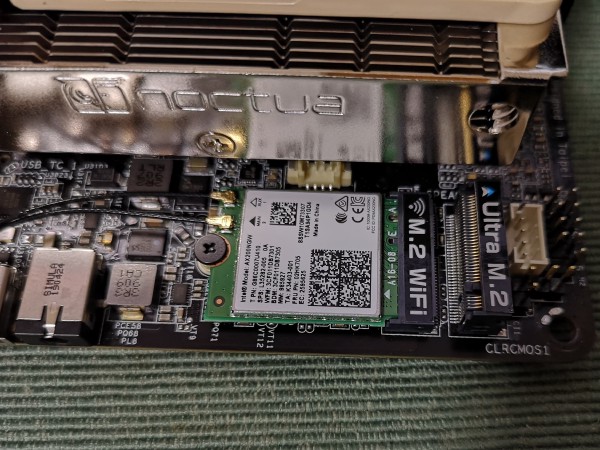

取り付けたあと。
取り付けたあと。

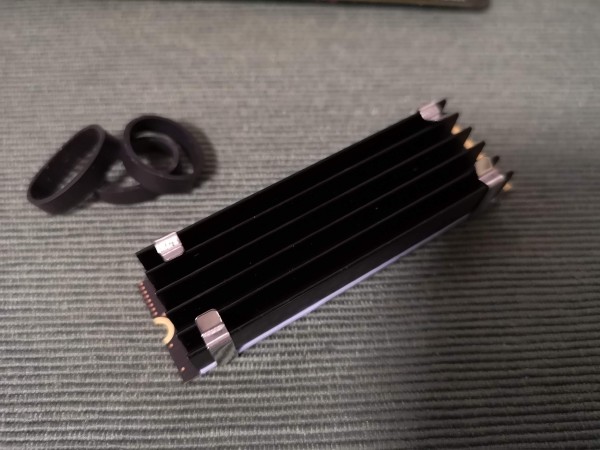

M.2 NVMe SSDにはヒートシンク。
M.2 NVMe SSDにはヒートシンク。
側面から。サーマルパッドをサンドイッチ。
側面から。サーマルパッドをサンドイッチ。
側面から。金具の厚さはギリギリ許容できる範囲かな？
側面から。金具の厚さはギリギリ許容できる範囲かな？

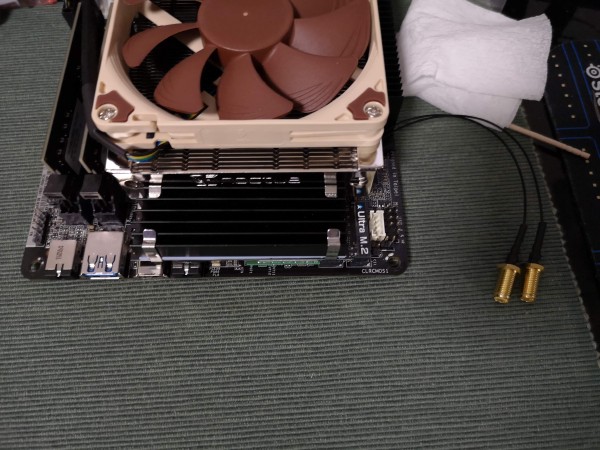

マザーに取り付け。
マザーに取り付け。

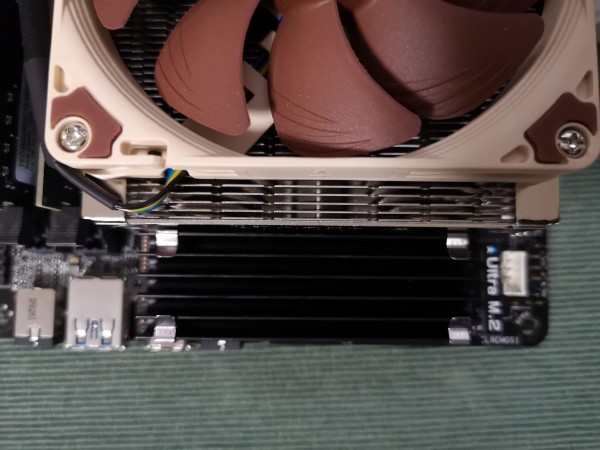

上から。CPUヒートシンクと近くて焦る
上から。CPUヒートシンクと近くて焦る
側面から。金具の干渉がなくてニッコリ。
側面から。金具の干渉がなくてニッコリ。

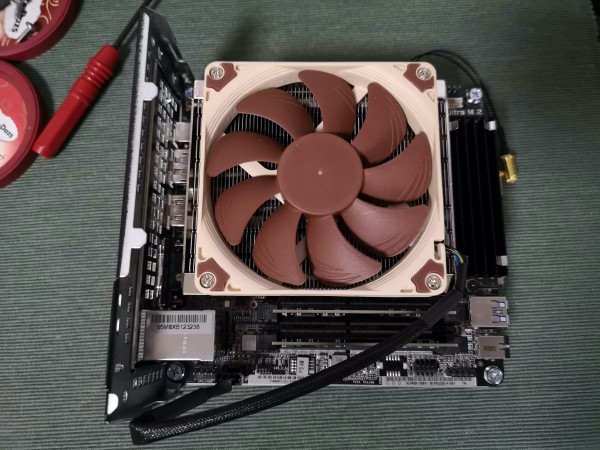

パーツがほぼ実装完了した図。アンテナ線をケースに付け忘れてた
パーツがほぼ実装完了した図。アンテナ線をケースに付け忘れてた
完成。王者の風格。USB-Cがあるのがニクい。
完成。王者の風格。USB-Cがあるのがニクい。

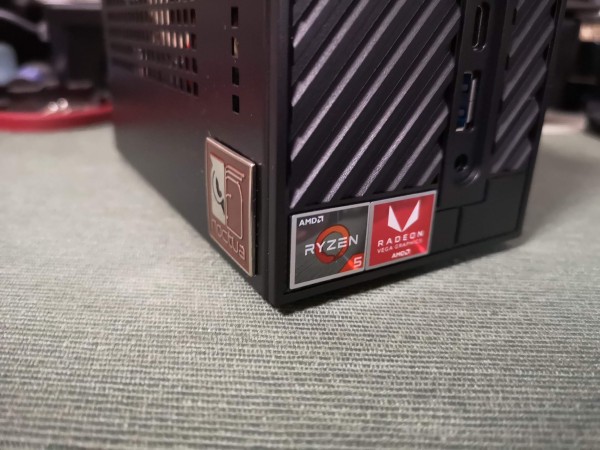

エンブレムはこんな感じで。
エンブレムはこんな感じで。
UEFIブート。WDのSSDを挿してたからストレージが見えてない可能性がある。
UEFIブート。WDのSSDを挿してたからストレージが見えてない可能性がある。

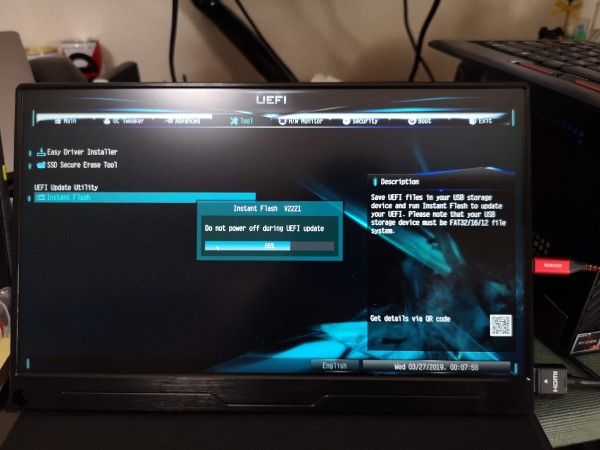

UEFIバージョンがちょっと古かったのでバージョンアップ。UEFIブートができたのでよかった〜
UEFIバージョンがちょっと古かったのでバージョンアップ。UEFIブートができたのでよかった〜

罠

1. WDS250G2X0C が DeskMini A300のマザーで認識されない

WDS250G2X0Cは、いつか自作をするときのために格安で手に入れておいて塩漬けにして、 今回やっと使おうと思ったM.2ストレージだったのですが・・・。

UbuntuをインストールしようとしたらOSがストレージを認識してなくて、「あれ接触不良かな？」と思ったものの、 冷静になってググってみたら、どうやら既知の問題のようでして。

とはいえPicassoな3400Gでも出ているということはG2側かマザー側どっちかの問題な気はするけれど、 まぁ動かないものは仕方ないので、泣く泣くPatriotのM.2 SSDを買って挿し直しました。無事に動きました。

2. AX200NGW が Ubuntu 19.04 で認識されない

AX200（Cyclone Peak）に対応したLinuxカーネルは 5.1 からとなっています。

Intel Wi-Fi 6 AX200 Launches With Linux Support In Tow - Phoronix

ところが今回インストールしたUbuntuは19.04で、カーネルのバージョンがちょっと古い。惜しい。

入れる方法がないわけではないのですが、そこまでの根性はなかったので素直にUbuntu 19.10 を待ちたいと思います。

networking - Intel wifi Support for AX200 (Cyclone Peak) - Ask Ubuntu

追記(2019/10/27)

先日リリースされたUbuntu 19.10にアップグレードしたことで、無事にAX200が認識されました！いやっほう。

3. アンテナのSMAのオスメスとかRP-SMAのオスメスとか

純粋に知識がなくて苦労したんですが、無線LANのアンテナと、AX200のようなモジュールを繋ぐためのコネクタには、 SMA と RP-SMA があるようです。

アンテナの規格 – FPV.tokyo

で、当初はありあわせの（家で使っていない無線LAN機器の）アンテナでしばらく乗り切ろうとしていたんですが、 持っていた無線LANルーターのアンテナは RP-SMA オス となっています。 そして、今回購入した、Wirelessモジュールとアンテナ接続端子の形式はなんとSMAメス・・・！

まぁ刺さらないわけですね。

というわけで（アンテナはAmazonで奇抜なものの取り扱いがないので）aliexpressで良さそうなのを買ったので、届いたら刺そうと思います。

ところで、Wirelessモジュールとアンテナ接続端子間の端子にも規格があるので注意。とはいえだいたいモジュール側で決まっているのでそれだけ覚えておけば良い。

紛らわしいWi-Fiアンテナケーブルの端子の規格（MHF4とU.FL） | Mac魔改造の部屋

まとめ

CPUの価格が抑えられたので、比較的安価にDeskMini A300な環境を整えることが出来ました。 どう使うかはなにも決めてませんが、きっと活躍してくれることでしょう。。。

明らかな設定ミスにもかかわらず配送してくれたショップ、ありがとう・・・！
